建立一個應用系統已經不需要從基本的作業系統開始安裝起，現在流行的是使用虛擬應用範本(Virtual Appliance)來建立開箱即可用的應用系統。當然，在不同的虛擬機器管理器(Hypervisor，或稱為Virtual Machine Monitor, VMM)上，使用虛擬應用範本建立虛擬機器的操作方式都有所不同。以前我介紹的大多都是偏伺服器管理的Proxmox VE，這次要為大家介紹的在較為流行的VirtualBox中匯入OVF格式虛擬應用範本（在VirtualBox中，稱為虛擬應用裝置）的做法。
(more...)Ezilla是國家高速網路與計算中心發展出來的簡易雲端平台。為了測試安裝過程，我使用VirtualBox建立master跟slave兩台虛擬主機來架設Ezilla。這篇是簡單記錄建立Ezilla Cluster架構的安裝記錄。
Ezilla is developed by National Center for High-Performance Computing for deploying cloud platform. I try to setup Ezilla cluster on VirtualBox. Following is my setup process.
跟前一篇安裝Proxmox VE時一樣，這次我也是用VirtualBox 4.2.6來安裝。一開始建立兩台伺服器，命名為master跟slave兩種不同的伺服器角色。
這次安裝的系統是Ezilla v 2.0，帳號設定很多東西跟前一版v1並不相同，安裝時請特別注意到版本的問題。
因為Ezilla的Linux發行版是CentOS 6.3，所以我安裝時選用RedHat 64bit來安裝。記憶體跟硬碟大小都用預設，但是網路的部份則是設定成「內部網路」，取名為「ezilla」。
掛載ezilla-disk-2.0.1-3.iso進行安裝，安裝步驟中只有決定網路設定而已。在這邊要特別注意，網路請用手動設定（Manual configuration）。安裝時的選項如下：
因為master要擔任DHCP的角色，IP的尾碼必須要用254，例如「10.0.0.254」，設定如下圖：
安裝之後master會重開機。第一次開機時還要執行很多安裝腳本，會花相當久的時間。但是第二次之後開機速度就很快了。
安裝時讓master主要使用內部網路，可是為了讓其他人能夠開啟Ezilla的網頁管理介面，我們還需要幫master加裝一張網路卡。
我安裝一張NAT網路卡給master，設定如下圖：
因為Ezilla的管理介面是使用9869連接埠，所以我們還要設定連接埠轉遞為9869，如下圖：
裝了NAT網路卡，master也不會自動把它啟動，這邊還需要額外的軟體設定。
我們先開啟master，然後登入作業系統。
master跟slave都會用相同的帳號密碼喔。
接著我們用「ifconfig –a | more」來調查NAT網路卡的編號。我們可以從VirtualBox上看到NAT網路卡的MAC碼為「08002759679F」，比對ifconfig列出的網卡（如下圖），我們可以知道NAT網路卡的編號是eth1。
接著編輯以下檔案，注意最後是檔案的編號：
/etc/sysconfig/networking/devices/ifcfg-eth1
設定網卡為DHCP，並將ONBOOT=yes設為開機時自動啟動。全部如下圖：
然後我們用ifup指令開啟eth1：
ifup eth1
這樣子Host OS就能夠連線到master了。
接著我們要準備安裝slave節點，而master還必須多做一點設定。
透過以下網址，我們可以開啟Ezilla的網頁管理介面：
你可以注意到這裡的帳號密碼跟Linux端的帳號密碼是分開的。
進入左邊的「Set up Slave Node」，把Ezilla Auto-Installation Service for Slave node打開到ON。
然後進入Set up Your Slave environment設定。如果要配置長久可運作的雲端架構，請將檔案系統設成MooseFS。
slave的建立跟master都一樣是RedHat 64bit，網路也設成Ezilla內部網路。需要特別注意的是開機順序要把「網路」打勾並調到第一順位，如下圖：
這樣子slave開機的時候，會以網路連線狀態自動去抓取master的Ezilla安裝資訊。slave安裝大概也只要五分鐘不到就可以完成。
完成之後，先不要把slave重開機，我們要先做個動作：
回到master的網頁管理介面，我們把Ezilla Auto-Installation Service for Slave node關閉成OFF。
這個步驟可以防止slave重開機的時候會再次抓取master的安裝資訊並安裝Ezilla。
接著我們把slave關機，然後關閉開機順序中的「網路」。
因為已經安裝好Ezilla了，slave只要正常開機即可。
最後我們把slave開機。slave會自動抓取master的DHCP來配置網路，然後master也會偵測到slave的加入。
我們可以從master的網頁管理介面中看到slave加入的情況。選取「基礎設施」中的「主機」之後，就可以看到剛剛加入的slave，名稱預設使用IP：10.0.0.3，
因為在VirtualBox中slave沒有能力執行KVM，所以也不能建立任何虛擬機器。到此為止只能算是練習安裝Ezilla而已。
為了方便使用者安裝，Ezilla省略了很多原本網管會很在意的功能。像是安裝時的密碼設定，網頁管理介面也需要網路卡的設定。而且Ezilla預設似乎只有一張網卡，所以我這種兩張網卡、一張給slave連線、一張給其他人的網路配置，就需要額外去做設定。
操作介面雖然簡單好用，不過沒能真正架一個KVM來試，到這邊為止也算是白搭。
其他的有機會弄到實體電腦再練習吧。
(more...)Proxmox VE可以整合多台Proxmox VE串聯成一個「叢集」(cluster)，這樣就能從其中一台Proxmox VE統一管理所有叢集中的Proxmox VE，非常地方便。這概念跟其他雲端平台使用的master / slave架構有點不一樣，但是統一管理的功能卻是共通的。
我用VirtualBox來試著架設Proxmox VE，以下是我的安裝過程記錄。
Proxmox VE can integrate multiple Proxmox VE servers to a cluster for unified management. I try to set up Proxmox VE cluster on VirtualBox. Following is my installation process.
我在Oracle VirtualBox 4.2.6上安裝Proxmox VE 3.0。
建立虛擬機器兩台，個別擔任master跟slave的角色，設Domain Name為「master-proxmox2.dlll.nccu.edu.tw」與「slave-proxmox2.dlll.nccu.edu.tw」。不過在Proxmox VE的Cluter中並沒有master跟slave的概念，我這篇只是用這兩種相對地位來表示操作順序的差異。
以下開始是步驟，請特別注意網卡設定跟安裝時的IP設定。
我將master建為Debian 64bit，記憶體特別要設成512MB以上，其他都用預設值即可。

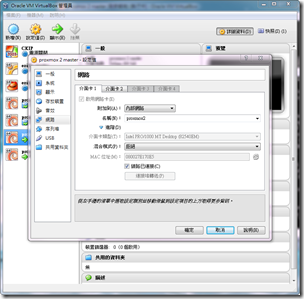

建立完成之後，將網路修改成「內部網路」，並給定內部網路名稱「proxmox2」。待會slave也會連到相同名稱的內部網路，表示兩者之間有所連接。這步驟很重要，因為VirtualBox預設建立虛擬機器時是用「NAT」，但這會對Proxmox VE建立cluster的時候造成混亂，千萬不能在NAT的狀態下安裝Proxmox。
然後在光碟機掛上Proxmox VE 3.0的ISO光碟，開始安裝。
由於是使用沒有DHCP的內部網路，所以Proxmox VE會自動選用區域網路IP「192.168.100.2」，這個IP要先記好。
安裝程序中要注意的僅有輸入Domain Name那邊，請輸入可以辨別不同節點的名稱，在此用「master-proxmox2.dlll.nccu.edu.tw」作為範例。
很快地就安裝完成了。安裝完成之後需要重新啟動，然後再登入Proxmox。預設帳號是root，密碼就是你安裝時候設定的密碼。
順利登入之後，我們先把master放著，來安裝slave吧。

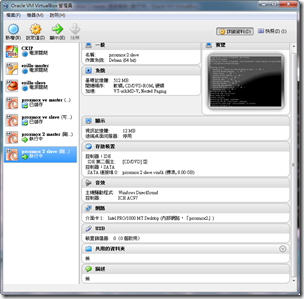

slave建立的參數跟master一樣，都用Debain 64bit，記憶體512MB，建立完成之後網路修改成「內部網路」，並設名稱「proxmox2」。
在slave安裝Proxmox時，他也會用預設IP「192.168.100.2」，但這會跟master衝突，所以在此改為「192.168.100.3」。
然後Domain Name設為「slave-proxmox2.dlll.nccu.edu.tw」，其他就照常普通設定安裝即可。
安裝完成之後一樣重新啟動再登入root帳號。順利登入之後，我們就可以準備來建立Cluster了。
在master跟slave都安裝好之後，我們就可以來建立Proxmox VE Cluster了。建立的說明網頁在此，以下我直接把步驟記錄下來：
輸入以下指令：
pvecm create CLUSTER-NAME
其中CLUSTER-NAME是指這個Cluster的辨識名稱，不可修改，而且要刪除非常困難，請慎選！在此我用「DLLL」作為Cluster的名稱。
建立過程應該沒什麼特別問題，大概三分鐘就完成了。這時候這個Cluster裡面只有master一個節點。接著我們要把slave加入這個節點中。
輸入以下指令：
pvecm add 192.168.100.2
其中192.168.100.2就是master的IP。其實只要加入任意已經建立好Cluster的節點都可以。前一步我們在master建立了Cluster，所以在此就可以透過pvecm add指令來讓slave加入到master。

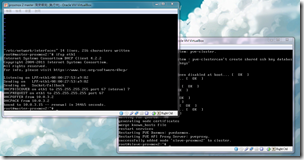

輸入指令並執行之後，slave會以SSH連線到master。這時候先要求儲存金鑰，請回答「yes」，然後接著會要求master的密碼，請輸入之後登入。
接著過沒多久，看到「successfully added node ’slave-proxmox2’ to cluster.」就表示順利加入成功了。
到目前為止，master跟slave都在內部網路proxmox2底下互相連線，但是在這狀態下，其他人（包括Host OS的本機端）都無法開啟master的管理介面。所以我們要動點手腳，讓master多一張可以連線到外面的網卡。
要變更硬體得先把master關機才行。關機指令是「halt」。

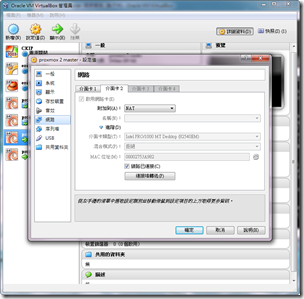

關機之後再幫master新增網路介面卡2，附加到NAT，如下圖：

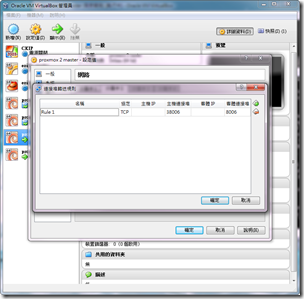

然後再幫這張網卡設定連接埠轉遞，方面主機連線。主機連接埠設為「38006」，可以自由設定；客體連接埠則是固定的「8006」，如下圖：
設定完成之後再把master開機。但是光有網路卡沒用，我們還得在master中設定網路卡的連線方式呢。
在master作業系統裡面，新加入的網路卡叫做eth1（原本的內部網路那張卡叫做eth0），但是eth1並沒有設定，預設也不會啟動。我們得設定eth1這張網路卡。
用vi修改網路設定吧，vi的用法請參考鳥哥：
vi /etc/network/interfaces
在最後加入eth1的設定：
auto eth1
iface eth1 inet dhcp

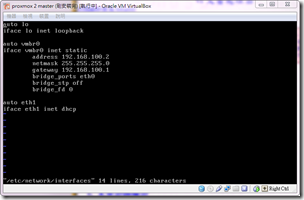

設定好之後，interfaces整個檔案如下圖：
儲存，然後用以下指令啟動eth1：
ifup eth1
開啟瀏覽器，建議使用Google Chrome。網址列輸入https並帶有連接埠的網址：

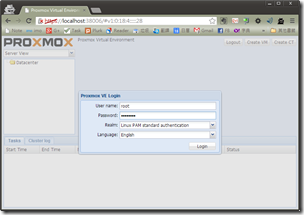

接著就會出現以下登入畫面：

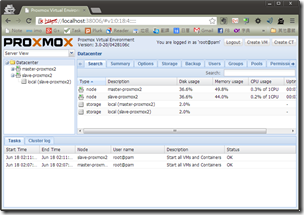

帳號與密碼如同在master登入本機端一樣。預設帳號是root，密碼就是安裝時設定的密碼。最後下圖就是順利登入的樣子。
你可以發現到，master也可以管理slave的資源，這就是統合多個Proxmox VE組合起來的Cluster，可以方便網管人員進行資源分配與調度喔。
像這種要串連多台伺服器的結構，通常預設的安裝環境中，網路都會是單純到只是接著一台網路分享器（hub或switch），不會有路由器跟DHCP來讓網路變得更複雜。
因此以後要測試虛擬機器遇到網路上的問題，不妨也跟我一樣，先讓機器本身只使用內部網路就好。確認安裝沒問題之後，再給他一張NAT網卡來操作吧。
希望這點經驗可以幫助到大家。現在半夜三點，好睏，我要回家了。
如果在安裝P`roxmox VE 3.0的時候遇到了「command 'chroot /target dpkg --force-confold --configure -a' failed with exit code 1 at /usr/bin/proxinstall line 177」的錯誤訊息，表示你的伺服器記憶體不足512MB。讓伺服器記憶體超過512MB就沒問題了。
When installing Proxmox VE 3.0, if you encounter the error “command 'chroot /target dpkg --force-confold --configure -a' failed with exit code 1 at /usr/bin/proxinstall line 177”, please increase server’s memory more than 512MB. Proxmox VE need 512MB memory at least.
我從2011年開始安裝Proxmox VE(以下簡稱Proxmox) 1.9版開始，就深深地受到OpenVZ的魅力所吸引。OpenVZ是一種非主流的虛擬化技術，它是將Linux的執行緒(process)分隔成不同的容器(container)，每個容器都執行完整的Linux作業系統。因此它的缺點在於只能限制於Linux、硬體環境配置較難，但是它在執行效率上的優點卻是其他技術所遠遠不及的。也因為OpenVZ執行時就像是在容器裡面運作一樣，所以Proxmox把它簡稱為CT，意即ConTainer。
Proxmox VE是一款整合OpenVZ與KVM的虛擬機器管理平台，並以開放原始碼的形式釋出。安裝時僅需要從光碟直接安裝即可，安裝過程不到三十分鐘，一台可以建置OpenVZ與KVM的虛擬機器環境就可以上線運作了。
不過那是安裝1.9版時的經驗，現在安裝更新的版本時，似乎遇到了一些問題。
那時我安裝1.9版時並沒有遇到什麼問題，倒是後來想用VirtualBox來安裝2.3與3.0版時就發生了錯誤。
VirtualBox的機器配置參數如下圖：
安裝3.0版時的錯誤訊息是：
command 'chroot /target dpkg --force-confold --configure -a' failed with exit code 1 at /usr/bin/proxinstall line 177
而安裝2.3版時也會遇到一樣的錯誤，錯誤訊息只有行數的差別：
command 'chroot /target dpkg --force-confold --configure -a' failed with exit code 1 at /usr/bin/proxinstall line 172
經過Proxmox的論壇解答之後，我才知道原來記憶體要設成512MB以上。仔細一看，Proxmox VE的系統安裝需求中，記憶體居然要求要1GB耶。而VirtualBox建立Debian作業系統時，預設只會給予384MB而已，這樣子難怪會失敗。
所以我調整了記憶體數量到896MB（隨便設的），設定細節如下圖：
然後再安裝Proxmox VE，這次就能順利成功了。
謝謝Proxmox Staff Member的dietmar回答，真是幫了很大的忙啊。
其實這次主要要測試一件事情。那就是即使在Intel VT-x指令集的支持中，在VirtualBox裡面使用Debian 64Bit的Proxmox VE，依然不能使用KVM。終於解決了我長久以來的疑惑了，雖然中間花了不少時間就是。
(more...)繼上一篇介紹了使用EaseUS Todo Backup 4.0.0.2來實作P2V，這次要介紹的是另一種作法：用Acronis True Image來備份硬碟映像檔，再用VMware vCenter Converter Standalone來轉換成虛擬機器的作法。
由於前一篇我已經介紹了一些關於P2V的資料，包括使用VirtualBox在電腦架設虛擬機器環境，所以這一篇很多細節就不再贅述了。
這次用的工具不太一樣，各別是硬碟映像檔備份工具Acronis True Image以及虛擬機器轉換工具VMware vCenter Converter Standalone。
在許多硬碟映像檔備份工具中，Acronis True Image算是相當知名的主要大廠，目前最新的版本已經出到了True Image 2013，而且也有許多企業用、虛擬機器用的各種版本。
雖然Acronis True Image本身是要錢的，不過如果你電腦的硬碟是Seagate（或早期的Maxtor）或是WD，你就可以使用免費的OEM版本。Acronis True Image與Seagate、Maxtor（後來被Seagate併購）合作推出了免費隨機版本的備份工具，叫做Seagate DiscWizard，它限制只有Seagate的硬碟才能使用。另一邊的WD牌硬碟也一樣有Acronis True Image WD Edition可以使用，詳細請看T客邦的介紹。
在網路上搜尋P2V相關的文章，大部分的人都會使用這個VMware推出的強大工具VMware vCenter Converter Standalone。而且最令人訝異的是，只要免費註冊帳號登入之後，就能夠免費下載！如果要整合其他系統與自動化功能，那就得付費購買其他版本囉。
我之前也用過VMware vCenter Converter Standalone來練習P2V，使用遠端連線的方式來為Linux實作Hot Cloning，但很遺憾的是並不順利。
最近發現到原來VMware vCenter Converter Standalone還能夠將Acronis True Image的備份檔案tib轉換成VMware虛擬機器，又讓我重拾對他的興趣了。
由於這次我要備份的是Windows XP，在VMware vCenter Converter Standalone轉換成虛擬機器的過程中會需要Windows XP Server Pack 2 Deployment Tools。
你可以在微軟的網站上免費下載：
但是要注意的是，你必須是WIndows正版使用者才能下載。網站會在你下載時要求先做驗證。
下載WindowsXP-KB838080-SP2-DeployTools-CHT.cab檔案之後，解壓縮，並擺到vCenter Converter引用該工具的目錄「C:\ProgramData\VMware\VMware vCenter Converter Standalone\sysprep\xp」底下即可。
我使用的是Windows 7所以檔案要位於這種路徑，我猜可能用Windows XP時又會不一樣的路徑。稍後我會講到何時出現需要Windows XP Server Pack 2 Deployment Tools與指定路徑，如果你看到那個警告的話，表示你路徑必須更換了。
我們這次用Acronis True Image（以下簡稱True Image）來實作P2V的方法跟上次很像，一樣要經過兩步驟：
因為True Image已經是相當知名的產品，許多網站上都有介紹如何使用True Image來備份，例如T客邦的「免費！重量級硬碟備份工具Acronis True Image」，請參考這些網頁介紹來備份你的電腦吧。
不管你怎麼用True Image備份的，我們最後就是要一個附檔名為.tib的檔案，並依此作為轉換虛擬機器的基礎。
VMware vCenter Converter Standalone（以下簡稱vCenter Converter）的主畫面如上。他的功能很多，但並沒有類似精靈的引導功能，一開始開啟的時候你可能會感到有點不知所措。
沒關係，一切都從左上角的「Convert machine」開始吧。這會開啟一個Conversion引導畫面，並一步一步地指引你各種操作。但是裡面的選項非常多而且複雜，請照以下指示操作：
這邊要設定你要轉換的硬碟映像檔，主要要動到的選項有兩個：
選擇硬碟映像檔之後，你可以會看到這個硬碟映像檔的細節，如上圖。你可以看到這是一個Windows XP 32 bit的系統，大小為18.4GB。
在這邊我們要設定將硬碟映像檔轉換成VMware虛擬機器的格式。
如果你在這步驟中看到畫面上有個黃色警告：
Warning: Unable to locate the required Sysprep files. Upload them under ‘C:\ProgramData\VMware\VMware vCenter Converter Standalone\sysprep\xp’ on the vCenter Converter server machine, See ‘Help’ for more details.
這表示你需要下載Windows XP Server Pack 2 Deployment Tools，並把它解壓縮之後擺到vCenter Converter指示的目錄「C:\ProgramData\VMware\VMware vCenter Converter Standalone\sysprep\xp」底下。
如果你配置Windows XP Server Pack 2 Deployment Tools正確的話，Options步驟就不會顯示任何警告，如上圖。
這一步沒有特別需要變更的地方，按「Next >」進入下一步吧。
確認無誤之後，就開始轉換吧。
轉換速度非常快，大概也是15分鐘左右就能把18GB的硬碟映像檔轉換成虛擬機器。
你可以看到裡面有個vmdk虛擬硬碟映像檔以及vmx設定檔，你可以用這兩個檔案來架設虛擬機器。
第一次我用VirtualBox新增機器時是直接把vmdk虛擬硬碟映像檔掛載到SATA控制器去，結果開機時虛擬機器就出現藍色畫面。
這是因為我的實體機器用Ture Image備份時，那顆硬碟是以IDE控制器連線，而不是SATA。而且老舊的Windows XP對硬體變更的適應能力有夠差，常常因為其中一個硬體元件有差異，就會讓整個系統無法啟動。
接著我把硬碟掛載到IDE控制器底下，這樣就能順利運作了。
這是我在2011年備份的電腦，有點懷念的感覺。
雖然標題是講說用Acronis True Image，但是本篇講VMware vCenter Converter Standalone卻比較多，請大家不要介意XD
跟EaseUS Todo Backup比起來，這個方案顯然是比較麻煩，手續更為繁雜。但是因為原本我就是以True Image作為主要的備份工具，二來VMware vCenter Converter Standalone的強大讓我可以對虛擬機器做不少微調，方便之後的匯入，所以這個方案對我來說反而是比較適合的。
可惜的是Acronis True Image並不完全能算免費版，這可能是這個方法最大的阻礙吧。
