顯示具有 雲端科技與圖書館行動服務研習班(2014) 標籤的文章。 顯示所有文章

DLLL-CIAS介紹 / DLLL-CIAS Introduction

DLLL-CIAS介紹 / DLLL-CIAS Introduction


這篇發佈我在2014年6月底的「雲端科技與圖書館行動服務研習班」中課程「雲端平台基礎設施建置實務──DLLL-CIAS介紹」的課程投影片。

This article is the slide of my course “Cloud Technology and Library Mobile Service Workshop” in July, 2014. Finally is my thought of this workshop.


DLLL-CIAS是什麼? / What is DLLL-CIAS

DLLL-CIAS是政大圖檔所數位圖書館與數位學習實驗室中我所開發的開放原始碼雲端平台方案。主要目的是希望能夠讓經費不多的中小型單位也能夠用現有伺服器資源架設好用的IaaS雲端平台。其他介紹請看「DLLL-CIAS雲端平台架設與使用專題目錄」。

課程投影片 / Course Slide

Google Drive的原始版本投影片 / Slide Original Version on Google Drive

另外值得一提的是,這篇投影片是一開始是以Google Drive投影片製作。


雖然Google Drive投影片製作起來並不如Power Point一般的精緻(另一方面也是因為這個版本是供列印用的,所以特別以高對比黑白相間的範本製作),但是Google Drive投影片製作功能卻是相當足夠使用。更重要的是,Google Drive的協同製作跟註解(comment)完全贏過Windows的OneDrive。

這學期我大量使用Google Drive的協同編輯功能,像是跟人一起編修論文計劃書、規劃投影片內容,這份投影片也是從Google Drive開啟編輯起。我先規劃投影片大綱,記錄每一張投影片欲講述的內容,以及相關參考資料的來源。然後各張投影片的內容則是跟實驗室各位助理一起填寫資料,接著我再重整資料內容。當投影片內容確定之後,最後我再下載成Power Point檔案作進一步的排版美化。


最後排版而成的版面就是這樣子了。

Google Drive與Power Point轉換編輯注意事項 / Difference Between Google Drive and Power Point

使用Google Drive製作投影片跟Power Point製作投影片有幾個重點差異需要注意:

  • Power Point匯入到Google Drive時樣式容易跑掉,但相反的從Google Drive匯入到Power Point問題卻不大。
  • Google Drive不支援投影片頁碼、不支援陰影、不支援連接線的折線。這幾種功能都是投影片常用的重要特色,請自行斟酌。
  • 請善加利用「投影片母片」(Power Point用詞)、「主投影片」(Google Drive用詞),可以保持投影片格式一致。

有機會我再詳細聊一下Google Drive協同編輯的心得吧。


結語:終於把研習班課程完成了 / Conclusion: The Experience of Workshop

這份投影片發佈之後,研習班的工作總算是告一段落了。

這次研習班跟其他研習班最大的差異,就是在於有很多實作的內容,而不是一直坐著聽老師授課。這次研習班主要兩個實作課程,一個是KALS合作標註閱讀學習,另一個則是這個DLLL-CIAS實作,這兩個實作都讓我煞費苦心。DLLL-CIAS要架設許多虛擬機器伺服器這點顯而易見,而KALS要弄到讓學員能夠在系統上順利操作,這背後其實也修改了許多細節。之前去IMLF 2014時就已經拖延了許多工作,然後之後投入在這研習班上,課程的部分就有點顧不住了,真是對不起老師啊。

雖然期末與這研習班整個像是災難一樣鋪天蓋地而來,但最後總算能夠過去。上課過程中有些兵荒馬亂,感謝各位助理大力相挺,沒有你們我一個人真的完成不了這些東西,這也包括了之前寫的幾篇DLLL-CIAS的細部操作文章

研習班上課過程中,我本來以為這麼硬的內容,應該會讓大家聽到一片瞌睡。結果時候聽完還蠻多人跑來跟我比較他們圖書館使用的VMware方案之間的差異,也有平時不碰技術的人跟我表達這堂課讓他獲益,有些人甚至想要在自己家裡架起這套方案。即使是客套話,我也覺得很開心。

希望下次能夠吸取這次的經驗,然後再帶給大家更好的課程內容吧。

(more...)

設定Zentyal DHCP伺服器 / Setup DHCP Server in Zentyal

設定Zentyal DHCP伺服器 / Setup DHCP Server in Zentyal


這一份教學說明如何設定ZentyalDHCP伺服器,以提供動態IP給區域網路中的伺服器使用。

In this article, I will describe the steps to setup DHCP server in Zentyal. DHCP server could provide dynamic network configuration for servers in DLLL-CIAS local network.

  • 對應講義:PART-2-STEP-1-3-2
  • 主題:設定Zentyal DHCP伺服器

教學目錄 / Table of Contents

  1. Zentyal 3.0.2安裝準備
  2. 安裝Zentyal 3.0.2
  3. DLLL-CIAS之Zentyal網路設定
  4. [目前在此篇 >> ] 設定Zentyal DHCP伺服器
  5. Zentyal安裝DLLL-CIAS Router雲端網路模組
  6. Zentyal設定DLLL-CIAS Router雲端網路模組

DHCP伺服器 / About DHCP Server

DHCP是一種用於區域網路中的通訊協定。當區域網路中有伺服器需要設定網路時,該伺服器會查詢區域網路中是否有DHCP伺服器,並跟該DHCP伺服器請求IP設定,最後設置到自己的伺服器上。關於DHCP的運作方式詳細可以看鳥哥的說明

在DLLL-CIAS中,我們也要架設DHCP伺服器,讓區域網路的虛擬機器能夠方便地連上網路。雲端網路模組也需要搭配DHCP伺服器來依據虛擬機器的MAC網卡位址固定他分配的IP位址。因此以下教學將帶大家在Zentyal中設定DHCP伺服器。


啟用DHCP模組 / Enable DHCP Module

  1. 先登入Zentyal網頁管理介面。
    image_thumb1
  2. 進入左邊導覽列的Module Status (模組狀態)
  3. 將DHCP的Status (狀態)打勾
    2014-06-24_141121

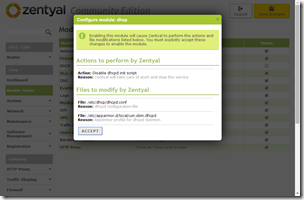

  4. 出現確認事項,按「ACCEPT」按鈕確認。
    2014-06-24_141238

DHCP伺服器設定 / Setup DHCP Server

  1. 在左邊導覽列下面找到DHCP進入。
    2014-06-24_141154
  2. DHCP中會有兩張網卡,我們關閉eth0 對外廣域網路的設定,取消前面Enabled的打勾;然後進入eth1 對內區域網路的COnfiguration,點選齒輪按鈕。
    2014-06-24_141340
  3. 這是eth1網卡的DHCP設定畫面,我們要設定的地方在下面,請往下捲動。
    2014-06-24_141351
  4. 找到Ranges (範圍),按下「+ Add new」按鈕。
    2014-06-24_141410
  5. 接著設定要配給的IP範圍。請照以下設定
    - Name: dlll-cias-dhcp
    - From: 10.10.0.1
    - To: 10.10.0.254
    然後按下「ADD」按鈕
    2014-06-24_141449
  6. 確認設定已經新增了。
    2014-06-24_141500
  7. 到左上角按下「Save changes」,將設定確實存入Zentyal之中。這樣DHCP伺服器就設定完成了。
    2014-06-24_141509

下一篇:Zentyal安裝DLLL-CIAS Router雲端網路模組 / Install DLLL-CIAS Router Module in Zentyal

為了更方便管理DLLL-CIAS雲端平台的網路,我們還需要為Zentyal安裝我自行開發的DLLL-CIAS Router雲端網路模組。詳細請看下一篇!

下一篇:「Zentyal安裝DLLL-CIAS Router雲端網路模組」。

(more...)

DLLL-CIAS雲端平台架設與使用專題目錄 / DLLL-CIAS Cloud Platform Installation & Usage Catalog

DLLL-CIAS雲端平台架設與使用專題目錄 / DLLL-CIAS Cloud Platform Installation & Usage Catalog


DLLL-CIAS是政大圖檔所數位圖書館與數位學習實驗室中我所開發的開放原始碼雲端平台方案。我預定於103學年的「雲端科技與圖書館行動服務研習班」中介紹此方案,希望能夠讓經費不多的中小型單位也能夠用現有伺服器資源架設好用的IaaS雲端平台。這篇將列出DLLL-CIAS雲端平台架設與使用相關文章的目錄。

DLLL-CIAS is an open source IaaS solution for my laboratory, Digital Library and Learning Laboratory in  National Chengchi University Graduate Institue of Library, Information and Archival Studies. I will introduce DLLL-CIAS in a workshop at June 2014. DLLL-CIAS is very suitable for small organization to build a low-cost, powerful and easy to use IaaS cloud platform. This catalog will list articles of DLLL-CIAS build and usage instruction.


DLLL-CIAS介紹 / DLLL-CIAS Introduction

DLLL-CIAS安裝(1):網路管理伺服器 / DLLL-CIAS Installation (1): Network Management Server

DLLL-CIAS安裝(2):資料儲存伺服器 / DLLL-CIAS Installation (1): Storage Server

DLLL-CIAS安裝(3):虛擬機器管理伺服器 / DLLL-CIAS Installation (1): Virtual Machine Management Server

DLLL-CIAS使用 / Usage of DLLL-CIAS

DLLL-CIAS的未來發展 / DLLL-CIAS Next Version

(more...)

在DLLL-CIAS中架設OpenVZ虛擬機器 / Create OpenVZ Container in DLLL-CIAS

在DLLL-CIAS中架設OpenVZ虛擬機器 / Create OpenVZ Container in DLLL-CIAS

2014-06-20_224318

這篇教學將敘述如何在DLLL-CIAS雲端平台中建立OpenVZ虛擬機器。本篇文章主要操作皆是在虛擬機器管理伺服器Proxmox VE上進行。

In this article, I will describe how to create an OpenVZ container (like virtual machine) in DLLL-CIAS cloud platform.

  • 對應講義:PART-3
  • 主題:架設OpenVZ虛擬機器

教學目錄 / Table of Contents

  1. [目前在此篇 >> ] 在DLLL-CIAS中架設OpenVZ虛擬機器
  2. Proxmox VE中上傳虛擬應用範本
  3. Proxmox VE中虛擬機器的遷移
  4. Proxmox VE中虛擬機器的備份與還原
  5. Proxmox VE中虛擬機器的定期備份
  6. 下載Proxmox VE中的備份檔案

先上傳虛擬應用範本 / Upload Virtual Application Template First

由於OpenVZ虛擬機器在建立時必須從虛擬應用範本(Virtual Application Template)開始建立,因此必須先在Proxmox VE中上傳虛擬應用範本。關於如何上傳虛擬應用範本的教學,請看這一篇。

OpenVZ虛擬機器設定規劃 / OpenVZ Container

採用容器虛擬化技術的OpenVZ將虛擬機器稱為「容器」(CT或Container)。在Proxmox VE中Container是指OpenVZ的虛擬機器,VM或Virtual Machine則是指KVM的虛擬機器。在此教學中,我們使用Moodle虛擬應用範本來架設OpenVZ虛擬機器,範本檔案為「debian-5.0-moodle_1.9.9p-1_i386.tar.gz」。

另一方面,我們也要規劃虛擬機器使用的區域網路IP位址。在DLLL-CIAS雲端平台的架構中,虛擬機器的IP位址與虛擬機器的VMID編號相關。舉例來說,區域網路IP位址10.9.4.56。虛擬機器的VMID就取IP的第三部分與第四部分,也就是456

總結以上,這次教學使用的設定如下:

  • VMID: 456
  • Hostname: teach-workshop-vm-57-2014.dlll.nccu.edu.tw
  • Password: dlll@nccu (本教學使用的預設密碼)
  • Template: debian-5.0-moodle_1.9.9p-1_i386.tar.gz
  • IP address: 10.9.4.56

接著我們就以上述設定來進行架設。

架設OpenVZ虛擬機器 / Create OpenVZ Container

  1. 開啟Proxmox VE的管理介面,作法請看這一篇教學
    part2-step3-4-image001_thumb
  2. 按下右上角「Create CT」建立OpenVZ虛擬機器。
  3. 接著Proxmox VE會開啟安裝精靈
    1. 第一步:General

      - Node (Promxox VE伺服器代號): proxmox-01
      - VM ID (設定虛擬機器的編號): 100
      - Hostname (設定主機的網域名稱): teach-workshop-vm-57-2014.dlll.nccu.edu.tw
      - Password (設定密碼): dlll@nccu
      - Confirm password (再次確認密碼): dlll@nccu
      然後按下Next按鈕。
    2. 第二步:Template
      - Storage (選擇資料儲存伺服器): dlll-cias-nas
      - Template (選擇範本): debian-5.0-moodle_1.9.9p-1_i386.tar.gz
      然後按下Next按鈕。

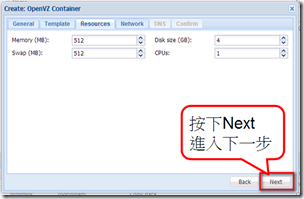

    3. 第三步:Recources
      - Memory (可用的記憶體)
      - Swap (虛擬記憶體,應設定與記憶體)
      - Disk size (硬碟大小)
      - CPUs (可用CPU數量)
      在此先使用預設參數即可,然後按下Next按鈕。

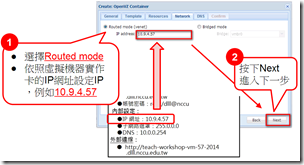

    4. 第四步:Network
      - Routed mode (venet) IP address: 10.9.4.57
      然後按下Next按鈕。
    5. 第五步:DNS
      此步不需要設定,直接使用預設設定即可。然後按下Next按鈕。
    6. 最後一步:Confirm
      確認無誤之後按下「Finish」按鈕。

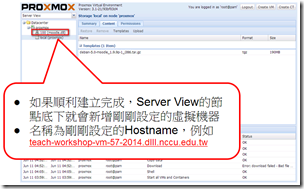

  4. 稍待片刻之後,就可以看到建立完成的虛擬機器出現在左邊的Server View當中。
  5. 點選該虛擬機器,進入上方的「Options」分頁中,選擇「Start at boot」,按下「Edit」按鈕,把它改成「Yes」。這樣虛擬機器就會在Proxmox VE開機時自動啟動。image
  6. 然後點選頁面右上角的「Start」啟動虛擬機器。
  7. 接著要根據以下設定,在網路管理伺服器設定雲端模組:
    - Domain Name (Hostname): teach-workshop-vm-57-2014.dlll.nccu.edu.tw
    - Internal IP Address (IP Address): 10.9.4.57
    其他設定詳細請看雲端網路模組的教學
  8. 如果雲端網路模組有正常設定的話,現在已經可以使用瀏覽器開啟Moodle了。網址請使用主機名稱:http://teach-workshop-vm-57-2014.dlll.nccu.edu.tw

至此OpenVZ虛擬機器架設動作已經告一段落了,不過Moodle安裝尚未完成。在Moodle的安裝引導精靈中有一個步驟要設定MySQL,User: root / Passowrd: admin。這種安裝細節會在虛擬應用範本中說明,在使用虛擬應用範本時請務必仔細閱讀喔。


至於Moodle的使用,可以參考Moodle中文加油站的說明。


下一篇:Proxmox VE中上傳虛擬應用範本 / Next: Upload Virtual Application Template to Proxmox VE

要在Proxmox VE中架設OpenVZ虛擬機器,必須先上傳虛擬應用範本,詳細請看下一篇的說明。

下一篇:「Proxmox VE中上傳虛擬應用範本」。

(more...)

Proxmox VE 3.2安裝前準備 / Proxmox VE Installation Preparation

Proxmox VE 3.2安裝前準備 / Proxmox VE Installation Preparation


這一份教學主要說明Proxmox VE 3.2安裝前需注意的事項,包括了Proxmox VE的介紹、下載、硬體需求等等。

In this article, I will describe the preparation to install Proxmox VE 3.2. There are introduction of Proxmox VE, CD-ROM ISO file download link, hardware requirements for installation.

  • 對應講義:PART-2-STEP-3-1
  • 主題:Proxmox VE 3.2安裝前準備

教學目錄 / Table of Contents

  1. [目前在此篇 >> ] Proxmox VE 安裝前準備
  2. 安裝Proxmox VE 3.2
  3. 開啟Proxmox VE的網頁管理介面
  4. 在Proxmox VE中加入NFS資料儲存伺服器
  5. 建立Proxmox VE集叢
  6. 加入Proxmox VE集叢

Proxmox VE介紹 / Introduction of Proxmox VE

part2-step3-3-image003

Proxmox VE是Proxmox公司推出的開放原始碼虛擬機器管理系統,以易於安裝和容易操作的網頁管理介面著稱。Proxmox VE提供了上圖的網頁管理介面,可以使用瀏覽器來進行虛擬機器的管理,並監控虛擬機器的運作狀態,不需安裝額外工具。而管理功能也相當完善,包含了自動開機、備份、還原、排程備份等等管理功能。而Proxmox VE也可以整合多台Proxmox VE伺服器的計算資源,建立Proxmox VE集叢(Cluster)、在集叢間進行遷移(Migrate)、或進行高可用(High Availability)配置。Proxmox VE也能夠支援儲存資源的整合,可使用NFS/iSCSI/GlusterFS/RBD等多種網路分散式檔案系統。在虛擬化技術上,Proxmox VE整合了虛擬完整度高的KVM全虛擬化技術以及高效率虛擬化的OpenVZ容器虛擬化技術。

在DLLL-CIAS雲端平台中,我們使用Proxmox VE作為虛擬機器管理伺服器,利用Proxmox VE方便的網頁管理介面管理虛擬機器。

Proxmox VE下載 / Download Link of Proxmox VE

官方連結:

Proxmox VE 3.2 64位元ISO光碟映像檔備份:

以下教學是以Proxmox VE 3.2 64位元進行安裝,整個教學過程也是使用VirtualBox安裝。

安裝硬體設備需求 / Hardware Requirements

在本教學的FreeNAS安裝中,您的伺服器必須符合以下需求:

  • CPU必須支援虛擬化指令 Intel-VT或AMD-V,這樣才能使用KMV虛擬化技術。
  • 記憶體越大越好,至少512MB,建議8G以上

在DLLL-CIAS中可以配置多台虛擬機器管理伺服器。第一台需要進行建立Proxmox VE集叢的動作,第二台之後則是加入Proxmox VE集叢即可。

在本教學中使用VirtualBox安裝的設定如下圖所示。



下一篇:安裝Proxmox VE 3.2 / Next: Install Proxmox VE 3.2

準備好安裝軟硬體之後,下一篇就要正式開始安裝啦。

下一篇:「安裝Proxmox VE 3.2 」。

(more...)

FreeNAS 8.3.1安裝前準備 / FreeNAS Installation Preparation

FreeNAS 8.3.1安裝前準備 / FreeNAS Installation Preparation

logofreNas

這一份教學是在說明FreeNAS 8.3.1安裝前需注意的事項,包括FreeNAS的介紹、下載、硬體需求等等。

In this article, I will describe the preparation to install FreeNAS 8.3.1 There are introduction of FreeNAS, CD-ROM ISO file download link, hardware requirements for installation.

  • 對應講義:PART-2-STEP-2-1
  • 主題:FreeNAS 8.9.1安裝前準備

教學目錄 / Table of Contents

  1. [目前在此篇 >> ] FreeNAS 8.3.1安裝前準備
  2. 安裝FreeNAS 8.3.1
  3. 開啟FreeNAS的網頁管理介面
  4. 開啟FreeNAS的NFS功能

FreeNAS介紹 / Introduction of FreeNAS

FreeNAS是一套基於FreeBSD作業系統的開放原始碼網路儲存設備(NAS)伺服器系統。支援多種網路服務與使用者存取權限管理。也提供網頁管理介面,可透過瀏覽器輕易管理FreeNAS伺服器。主要常用的服務有網路上的芳鄰(CIFS/SMB), FTP, SSH, NFS, iSCSI, BitTorrent等等。也支援軟體RAID磁碟陣列 (JBOD / 0 / 1 / 0+1 / 5)。

網頁管理介面如下圖所示:

STEP2-4-開啟NFS功能-001

在DLLL-CIAS中,我們主要是借助FreeNAS方便的網頁管理介面設定NFS服務,讓FreeNAS擔任DLLL-CIAS雲端平台架構中的資料儲存伺服器。你也可以使用其他NFS服務來取代FreeNAS。

FreeNAS下載 / Download Link of FreeNAS

官方連結:

FreeNAS 8.3.1 64位元ISO光碟映像檔案備份:

以下教學是以FreeNAS 8.3.1 64位元進行安裝,整個教學過程是使用VirtualBox安裝。

安裝硬體設備需求 / Hardware Requirements

在本教學的FreeNAS安裝中,您的伺服器必須符合以下需求:

  • 2顆硬碟以上:一顆會被作為FreeNAS系統硬碟,不能儲存資料,另一顆才是真正儲存資料的硬碟。建議儲存資料的硬碟越大越好。
  • CPU必須支援64位元
  • 1張網路卡連線

在本教學中使用VirtualBox安裝的設定如下圖所示。



下一篇:安裝FreeNAS 8.3.1 / Next: Install FreeNAS 8.3.1

準備好安裝軟硬體之後,下一篇就要正式開始安裝啦。

下一篇:「安裝FreeNAS 8.3.1」。

(more...)

Zentyal 3.0.2安裝準備 / Zentyal Installation Preparation

Zentyal 3.0.2安裝準備 / Zentyal Installation Preparation

zentyal-logo

這一份教學是在說明Zentyal 3.0.2安裝前需注意的事項,包括Zentyal的介紹、下載、硬體需求等等。

In this article, I will describe the preparation to install Zentyal 3.0.2. There are introduction of Zentyal, CD-ROM ISO file download link, hardware requirements for installation.

  • 對應講義:PART-2-STEP-1-1
  • 主題:Zentyal 3.0.2安裝前準備

教學目錄 / Table of Contents

  1. [目前在此篇 >> ] Zentyal 3.0.2安裝準備
  2. 安裝Zentyal 3.0.2
  3. DLLL-CIAS之Zentyal網路設定
  4. 設定Zentyal DHCP伺服器
  5. Zentyal安裝DLLL-CIAS Router雲端網路模組
  6. Zentyal設定DLLL-CIAS Router雲端網路模組

Zentyal介紹 / Introduction of Zentyal

Zentyal是基於Linux伺服器的開放原始碼網路管理系統,適合中小型企業網路環境使用。他的特色在於容易安裝(雖然在這篇教學中,他顯然地比Proxmox VE和FreeNAS複雜很多),也提供了易於上手的網頁管理介面,可使用瀏覽器在遠端調整系統設定。

Zentyal分成開放原始碼社群版本與收費版本,也有提供免費註冊的訂閱服務,可以讓你的Zentyal伺服器設定上傳到Zentyal公司提供的雲端備份空間。不過這可能會涉及把你單位中的私密網路設定貢獻給別人公司,使用時得在便利性與隱私性的平衡上進行考量。

Zentyal能安裝不同功能模組以因應各種不同環境所需的功能。例如:

  • 網路閘道:防火牆連接埠轉遞VPN
  • 網路服務:DNSDHCP
  • 辦公室支援:檔案分享、印表機共享、資料備份與還原

Zentyal也支援自行開發模組,我之前有寫過一篇開發SSH模組的入門介紹,本教學中也會提到為了DLLL-CIAS開發的DLLL-CIAS Router雲端網路模組。

Zentyal下載 / Download Link of Zentyal

官方連結:

Zentyal 3.0.2 64位元ISO光碟映像檔案備份:

以下的教學全部都是以Zentyal 3.0.2 64位元教學。教學畫面使用VirtualBox安裝。

安裝硬體設備需求 / Hardware Requirements

在本教學的Zentyal安裝中,您的伺服器必須符合以下需求:

  • 2張網路卡:一張網路卡對外廣域網路連線、一張網路卡對內區域網路連線。
  • 網路卡速度至少為GbE網路等級以上,如果支援10GbE等級更佳。網路等級的介紹,詳情請看維基百科
  • CPU必須支援64位元

在本教學中使用VirtualBox安裝的設定如下圖所示:(初始安裝的時候,要記得把Zentyal的ISO光碟檔案掛載到存放裝置的光碟機中喔。)

image_thumb[1]


下一篇:安裝Zentyal 3.0.2 / Install Zentyal 3.0.2

準備好安裝軟硬體之後,下一篇就要正式開始安裝啦。

下一篇:「安裝Zentyal 3.0.2」。

(more...)

開啟FreeNAS的網頁管理介面 / FreeNAS’s Network Configuration

開啟FreeNAS的網頁管理介面 / FreeNAS’s Network Configuration

Step2-3-設定FreeNAS網路-003

這一份教學會說明如何設定FreeNAS 8.3.1的網路設定,讓我們能夠設定網路卡的IP,並可透過瀏覽器開啟網頁管理介面。

In this aritcle, I will describe how to configure network of FreeNAS 8.3.1. I will set a IPv4 address on FreeNAS and open its web administration by browser.

  • 對應講義:PART-2-STEP-2-3
  • 主題:設定FreeNAS的網路

教學目錄 / Table of Contents

  1. FreeNAS 8.3.1安裝前準備
  2. 安裝FreeNAS 8.3.1
  3. [目前在此篇 >> ] 開啟FreeNAS的網頁管理介面
  4. 開啟FreeNAS的NFS功能

DLLL-CIAS中資料儲存伺服器的網路設定 / Stroage Server Network Configuration in DLLL-CIAS


如上圖,在DLLL-CIAS架構中,資料儲存伺服器伺服是位於區域網路中的一台伺服器。綠字的對外廣域網路IP是由網路管理伺服器所設定,細節請看這一篇的教學。在此我們要設定的是紅字的區域網路設定。其網路設定的細節如下:

  • IP位址:10.2.0.1
  • NETMASK 子網路遮罩:255.0.0.0
  • DNS:10.0.0.254

由於FreeNAS在安裝的時候只會從DHCP自行取得網路設定,只有安裝完之後才能手動設定網路。以下我將會使用上述設定來示範如何在FreeNAS中設定網路。

網路設定 / Configure Network Interface

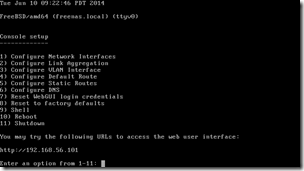

  1. 在本機端進入FreeNAS的文字端操作介面。
    Step2-3-設定FreeNAS網路-001
  2. 輸入1,進入網路卡設定。FreeNAS會接連問許多問題,以下我列出他可能會使用的問題。
    Step2-3-設定FreeNAS網路-002
    1. Select an interface (選擇要設定的網路卡):輸入1,預設使用一張網路卡而已。
    2. Reset network configuration? (是否要重新設定網路介面):輸入n,不重設。
    3. Configuration interface for DHCP? (是否要從DHCP設定網路):輸入n,在此手動設定網路。
    4. Configure IPv4? (是否設定IPv4位址):輸入y,在此要手動輸入IPv4位址。
    5. IPv4 Address (IPv4位址):輸入10.2.0.1。
    6. IPv4 Netmast (子網路遮罩):輸入255.0.0.0。
    7. Configure IPv6? (是否設定IPv6位址):輸入n,在此不輸入IPv6位址。
  3. 完成之後會回到一開始的文字端操作介面。
  4. 這時候可以到網頁管理伺服器Zentyal上,以Firefox瀏覽器開啟 http://10.2.0.1/ ,應該就會出現FreeNAS的網頁管理介面。
    Step2-3-設定FreeNAS網路-003
  5. 如果網頁管理介面的DLLL-CIAS網路有確實設定的話,應該也能夠在其他電腦使用 http://192.168.56.103/ 連線到FreeNAS的網頁管理介面。

下一篇:開啟FreeNAS的NFS功能 / Next: Enable NFS in FreeNAS

終於算是完整安裝好FreeNAS啦。接著我們要來設定NFS服務,好讓虛擬機器管理伺服器能夠使用FreeNAS的功能。

下一篇:「開啟FreeNAS的NFS功能」。

(more...)

下載Proxmox VE中的備份檔案 / Download the Backup File in Proxmox VE

下載Proxmox VE中的備份檔案 / Download the Backup File in Proxmox VE

part3-step1-4-image004

這篇教學介紹如何使用SFTP下載Proxmox VE中的備份檔案。

In this article, I will describe how to download virtual machine file in Proxmox VE via SFTP.

  • 對應講義:PART-3-OTHER-5
  • 主題:下載Proxmox VE中的備份檔案

教學目錄 / Table of Contents

  1. 在DLLL-CIAS中架設OpenVZ虛擬機器
  2. Proxmox VE中上傳虛擬應用範本
  3. Proxmox VE中虛擬機器的遷移
  4. Proxmox VE中虛擬機器的備份與還原
  5. Proxmox VE中虛擬機器的定期備份
  6. [目前在此篇 >> ] 下載Proxmox VE中的備份檔案

    下載備份檔案 / Download Backup File

    Proxmox VE無法直接在網頁管理介面下載備份檔案,必須透過SFTP下載備份檔案才行。由於我們之前有在網路管理伺服器上設定了虛擬機器管理伺服器Proxmox VE的對外IP位址(詳情請看此教學),因此我們可以直接透過該IP位址以SFTP連線到Proxmox VE上,來下載、管理備份檔案。在本教學當中,虛擬機器管理伺服器的IP位址為192.168.56.102

    1. 請使用支援SFTP的軟體,例如FileZilla Portable使用教學請看我之前的介紹。連線資訊如下:
      - 主機192.168.56.102
      - 連接埠22
      - 協定SFTP – SSH File Transfer Protocal
      - 登入型式一般登入
      - 使用者root
      - 密碼dlll@nccu (Proxmox VE安裝時設定的密碼,也是本教學使用的預設密碼)
      part3-step1-4-image002
    2. 登入之後,在遠端站台的路徑輸入資料儲存伺服器的路徑位置。一般來說,如果資料儲存伺服器的名稱為「dlll-cias-nas」,那麼路徑則會是「/mnt/pve/dlll-cias-nas/dump」。
    3. 該路徑底下就可以找到備份的檔案。
      以「vzdump-qemu-100-2014_06_16-12_21_08.tar.gz」備份檔案來說,其意思是這是KVM虛擬機器(QEMU)、VMID 100、備份時間為2014年06月16日12點21分8秒。

    FileZilla的詳細操作可以查看到我之前寫的教學「SFTP連線設定教學——以FileZilla Potable為例」。


    小結 / Conclusion

    Proxmox VE一系列的管理動作教學就到這邊了。有些人可能會問:「怎麼沒有提到IaaS大家最主打的高可用(High Availability, HA)呢?」其實Proxmox VE也有提供HA Cluster啦,設定也很簡單,請看下圖:


    當Proxmox VE實體機器無法運作的時候,其他節點就會偵測到,並嘗試在其他節點還原該虛擬機器。

    不過我個人是覺得這種HA不夠實用啦。因為通常虛擬機器無法正常運作,需要的是虛擬機器重新啟動。而不是等到實體機器整台都壞掉了再來重新啟動。基於這個想法,我搭配了Pound的Emergancy Config 緊急聯絡位址,實作出當虛擬機器無法正常透過網頁連線時,就重新啟動虛擬機器的功能。不過這功能安裝上比較複雜,也尚未成熟,所以這次教學就不拿出來現寶了。

    logo

    是說我在摸Proxmox VE的各種操作時,又興起了安裝Ceph Server的念頭,安裝手續並不複雜,可是最後要掛載成為RBD時卻失敗了,下次有機會再研究好了,累了 OTL。

    (more...)

    Proxmox VE中虛擬機器的排程定期備份 / Virtual Machine Scheduled Backup in Proxmox VE

    Proxmox VE中虛擬機器的排程定期備份 / Virtual Machine Scheduled Backup in Proxmox VE

    part3-step1-3-image004

    這篇教學介紹如何在Proxmox VE中設定定期備份。

    In this article, I will describe how to configure virtual machine backup schedule in Proxmox VE.

    • 對應講義:PART-3-OTHER-4
    • 主題:Proxmox VE中虛擬機器的排程定期備份

    教學目錄 / Table of Contents

    1. 在DLLL-CIAS中架設OpenVZ虛擬機器
    2. Proxmox VE中上傳虛擬應用範本
    3. Proxmox VE中虛擬機器的遷移
    4. Proxmox VE中虛擬機器的備份與還原
    5. [目前在此篇 >> ] Proxmox VE中虛擬機器的排程定期備份
    6. 下載Proxmox VE中的備份檔案

      排程備份 / Create Backup Job

      Proxmox VE提供了排程定期備份的功能,最長可以設定每週備份一次。備份的數量則是在設定Storage中的Max Backup中調整,詳情請看這篇。在排程備份中,超過備份數量的備份檔案,會自動移除掉較舊的備份檔。因此如果是

      1. 開啟Proxmox VE的管理介面,作法請看這一篇教學
        part2-step3-4-image001_thumb_thumb[2]_thumb

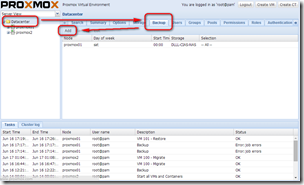

      2. 從左邊導覽列按下Datacenter,進入Backup分頁。
      3. 按下Add按鈕,開啟排程備份對話視窗。排程備份設定如下:
        - Node (要備份的伺服器節點): – All – (所有節點)
        - Stroage (要儲存的位置): dlll-cias-nas (資料儲存伺服器,會受到保留備份檔案的最大數量的影響)
        - Day of week (要儲存的星期): Monday (星期一)
        - Start Time (開始備份的時間): 02:00 (凌晨兩點)
        - Selection mode (選擇要備份的虛擬機器): All (所有虛擬機器,因此我們不需在下列列表選擇要備份的虛擬機器)
        - Send email to (備份完成的通知): 您的電子信箱
        - Compression (備份壓縮): GZIP (good) (最佳壓縮)
        - Mode (備份模式): Snapshot (不關機直接備份)
        然後按下「Create」按鈕。
      4. 確認排程備份已經寫在Bakcup裡面,這樣就設定完成了。然後等待備份時寄送的email通知來確認是否有備份完成吧。
        part3-step1-3-image005

      下一篇:下載Proxmox VE中的備份檔案 / Next: Download Virtual Machine Backup File in Proxmox VE

      如果要保留虛擬機器的備份檔案,或是將虛擬機器備份檔案直接傳送給別人的話,那就需要從Proxmox VE中下載備份檔案。

      下一篇:「下載Proxmox VE中的備份檔案」。

      (more...)
