之前我在幾次「數位化與延展實境工作坊」裡面都有介紹到3D掃描儀REVOPOINT POP3。工作坊的過程也常常聽到同學讚歎掃描儀的表現。到底大家在工作坊裡面掃描了什麼東西呢，讓我們一起來看看吧。

In previous "Digitalization and Extended Reality Workshops," I've introduced the REVOPOINT POP3 3D scanner.  During the workshops, I often heard participants praising the scanner's performance.  So, what exactly did everyone scan during these workshops? Let's take a look.

3D全彩掃描儀 REVOPOINT POP3 / 3D Full-Color Scanner Revopoint Pop 3


REVOPOINT POP3 是一款輕巧便攜的3D全彩掃描器，適合中型物體和人臉的掃描，並能產生高品質的彩色3D模型。其升級的硬體和軟體，讓掃描過程更穩定、更有效率。POP3 配備高畫質RGB相機和閃光LED照明系統，能捕捉精確的色彩細節，並透過多種掃描模式，適用於各種形狀和尺寸的物體。此外，POP3 還搭載了九軸IMU（慣性測量單元），可更流暢地追蹤掃描軌跡，減少點雲資料（point cloud data）的偏移，進而提升掃描精度。使用者能透過簡易操作的軟體介面，快速完成後製處理，並將掃描模型匯出至各種CAD、3D建模和切片軟體，廣泛應用於3D列印、逆向工程、醫療保健、產品設計等領域。


https://www.zeczec.com/projects/revopoint-pop-3

POP3 具有多項特色功能，例如更大型的RGB相機開口和額外的LED輔助照明，能捕捉更多光線資訊，提升色彩的準確性和紋理的清晰度。其單幀精度最高可達0.05mm，掃描速度則提升至18fps，能更快速地完成掃描作業。同時，POP3 也支援多種掃描模式，包括特徵點對齊、紋理追蹤和色彩掃描等，能滿足不同的掃描需求。透過內建的觸控面板，使用者可直接在裝置上控制掃描的開始/停止以及曝光調整，簡化操作流程。此外，POP3 也支援多種連接方式，可透過USB Type-C連接埠連接電腦、平板或手機，方便使用者隨時隨地進行3D掃描。

實際操作 / Hands-on Practice


POP3能夠輕易架設的這點，真的讓我在工作坊展示的過程順利不少。我們除了購買REVOPOINT POP3 本身之外，還加購了旋轉臺的配件。只要我們把掃描儀的腳架、待掃描物體擺上旋轉台，我們就能透過旋轉台轉動物體的各個角度，讓掃描更加順利。

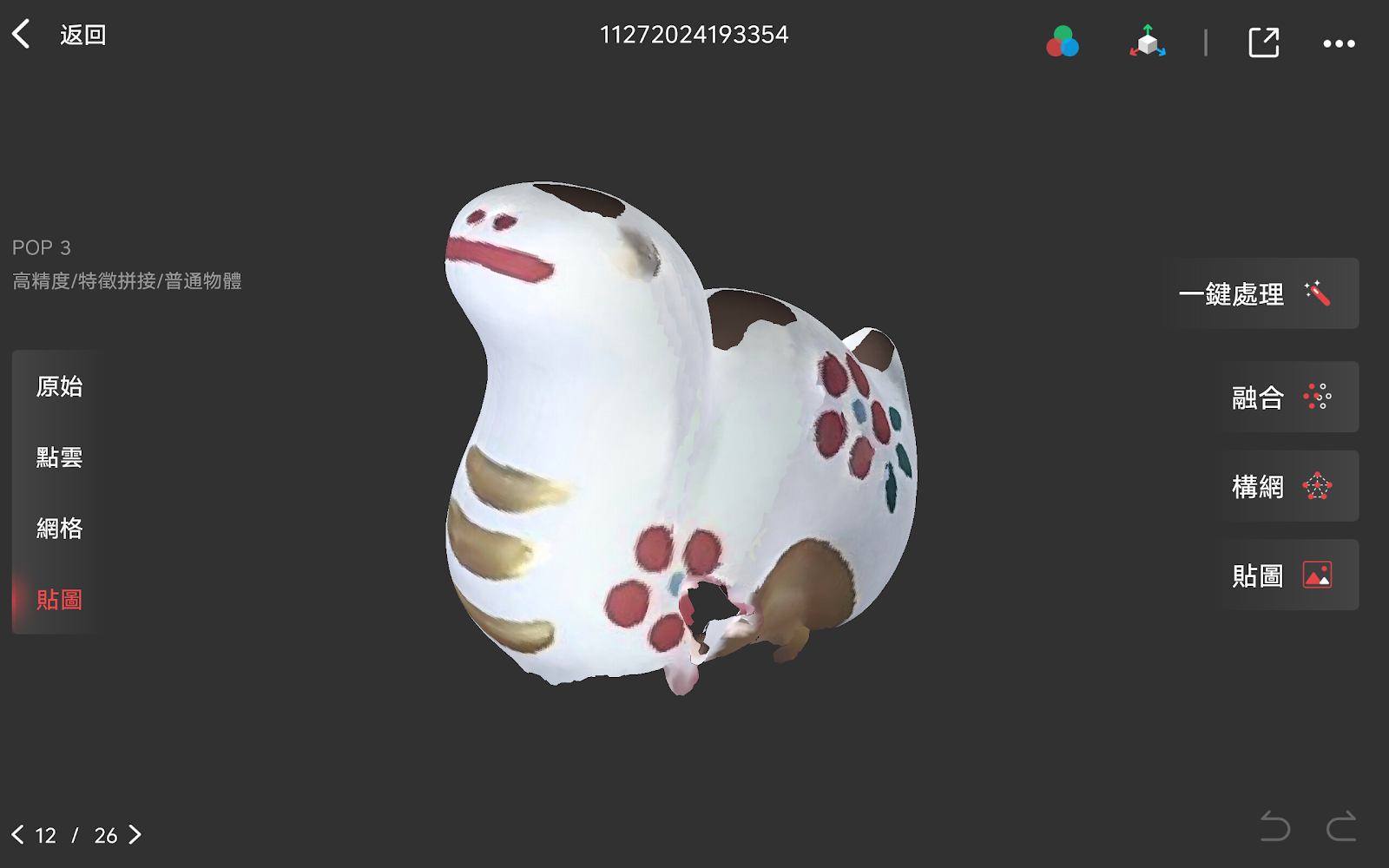

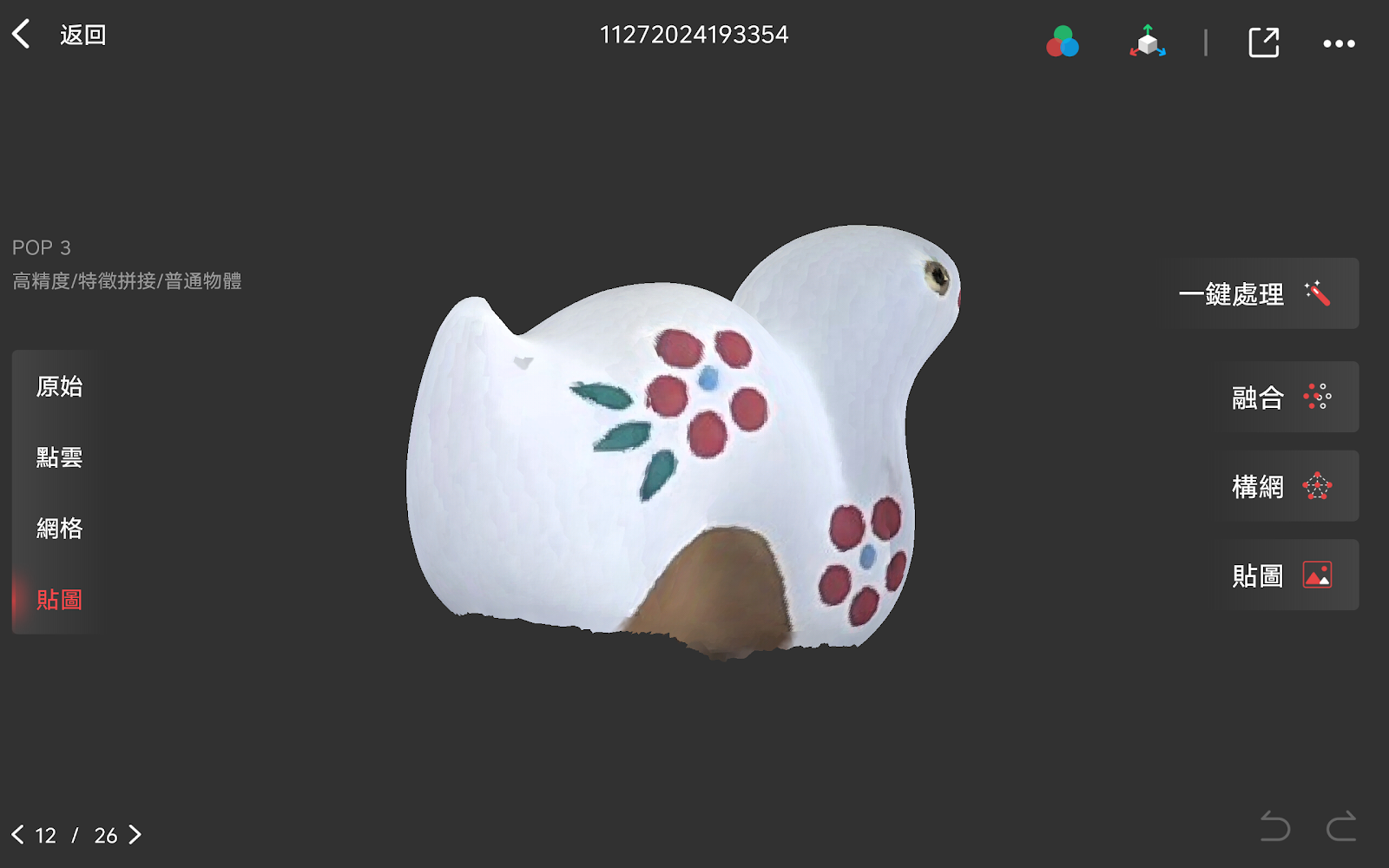

我掃描一個大概5公分大小的陶瓷小飾品，上圖是掃描後的結果。陶瓷小飾品的表面略微粗糙，這種不反光的特質很適合用來掃描。然而你可以注意到模型頂部出現了空洞，實際上底部也都是空的。這是因為3D掃描儀配合旋轉台的掃描，預設情況下只能掃描到側邊。如果要補上上方和下方的內容，那就需要移動3D掃描儀跟旋轉台了。

然而工作坊的場合大多都沒有那麼長的時間可供仔細研究，我們只能在很短的時間讓大家掃描自己攜帶的各種物品。儘管如此，還是有些掃描成果頗讓人驚豔。

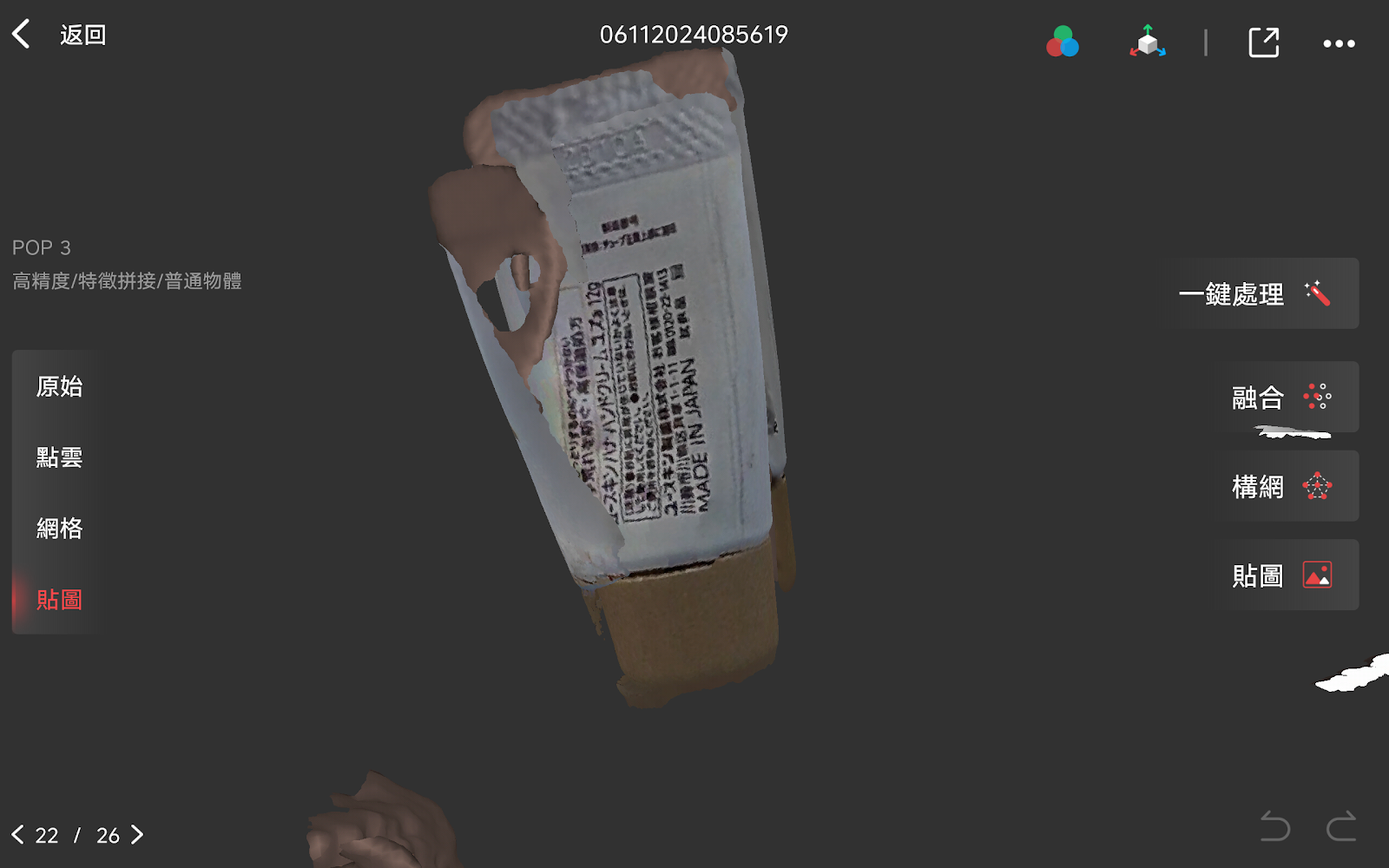

護手霜 / Hand Cream



護手霜的模型出現了分身。這是因為掃描過程中可能有移動到掃描機，導致模型接合錯位。但讓我訝異的是，護手霜背後的包裝文字竟然略微可以閱讀。看來POP3的精度可不是說說而已。

張嘴玩偶 / Gag Toy



我不知道這隻玩偶的真實身份是什麼。但3D掃描儀把玩偶的曲線和材質都有好好地捕捉下來。雖然嘴巴內部因為被手遮住而無法順利建模，而且眼睛也因為塑膠反光而被視為空洞，但結果還是很不錯。

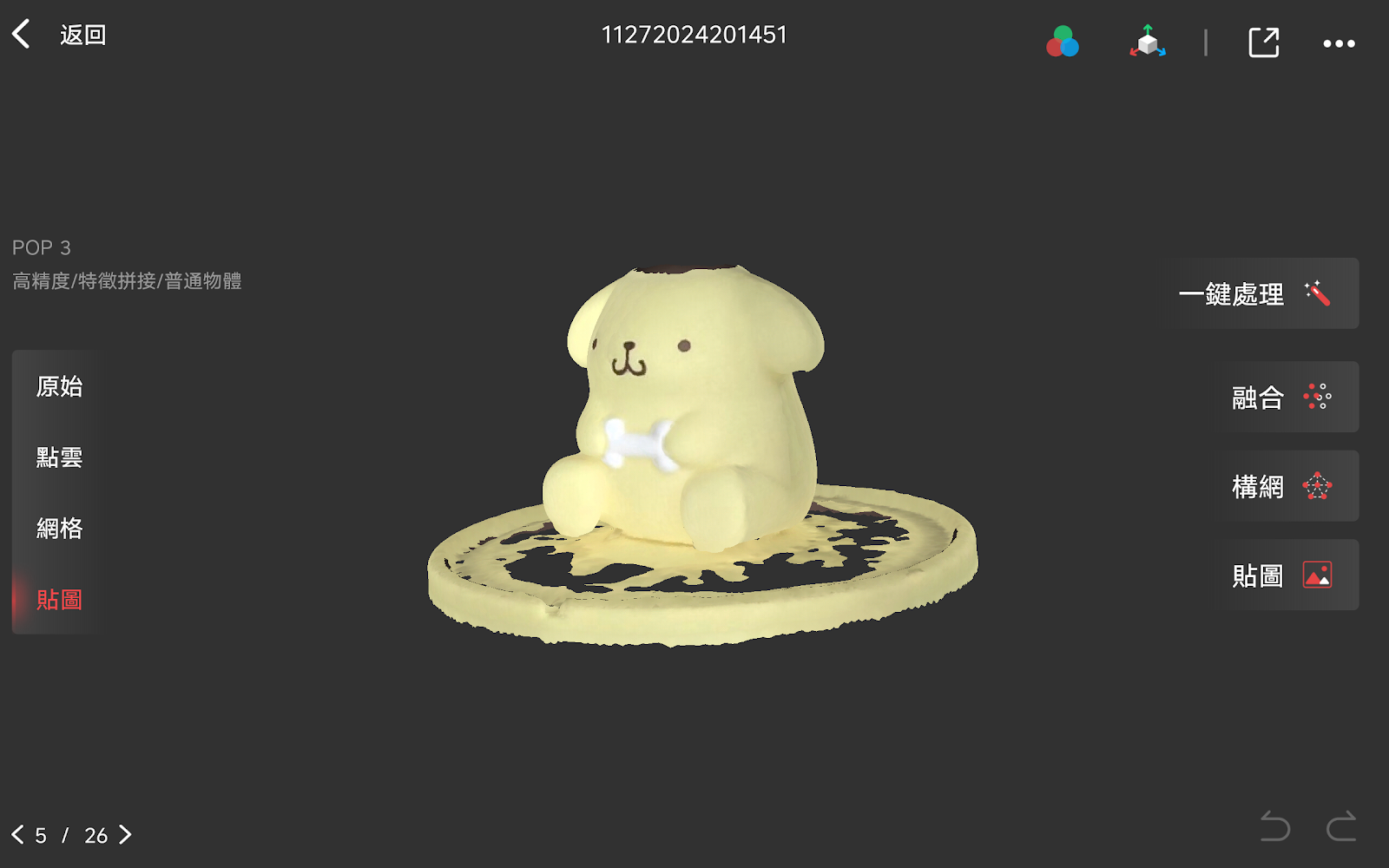

布丁狗 / Pom Pom Purin



同學嘗試了很多次，終於在最後完成了布丁狗的掃描。如果沒有特別說明的話，你可能不會發現布丁狗的頭是空的，還會以為那就是布丁狗的褐色帽子。

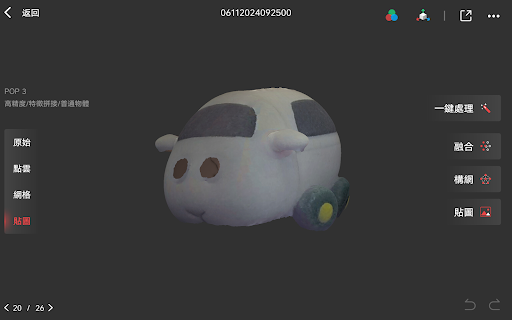

天竺鼠車車 / Guinea Pig Car



天竺鼠車車大概是玩偶類中掃描作為成功的模型了。當時同學真的很熱衷地不斷調整掃描儀，最後終於獲得了漂亮的掃描模型，真是為她感到開心。不過天竺鼠車車前方的眼睛也是因為黑色塑膠反光的緣故，被掃描儀認為是空心的了。

薩克頭 / Zaku Head



就算是很小的薩克頭，掃描起來也很精細呢。特別是薩克嘴邊連結到後腦勺的「冷卻液循環用管」，竟然可以如實地掃描出哪種凹凸的質感，真厲害。

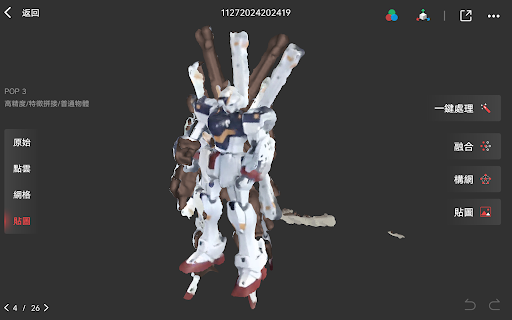

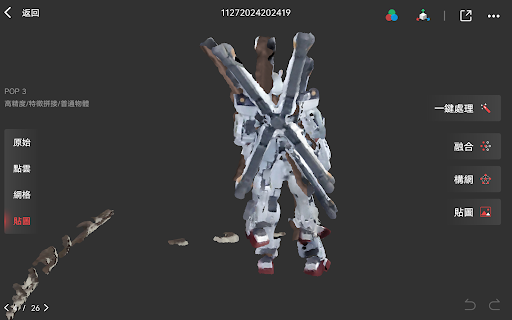

鋼彈 / Gundam




雖然掃描結果出現了分身，但是令人意外的是，鋼彈的掃描品質還真的挺不錯的。不仔細看的話，其實已經可以拿來作為背景環境的物件了吧？

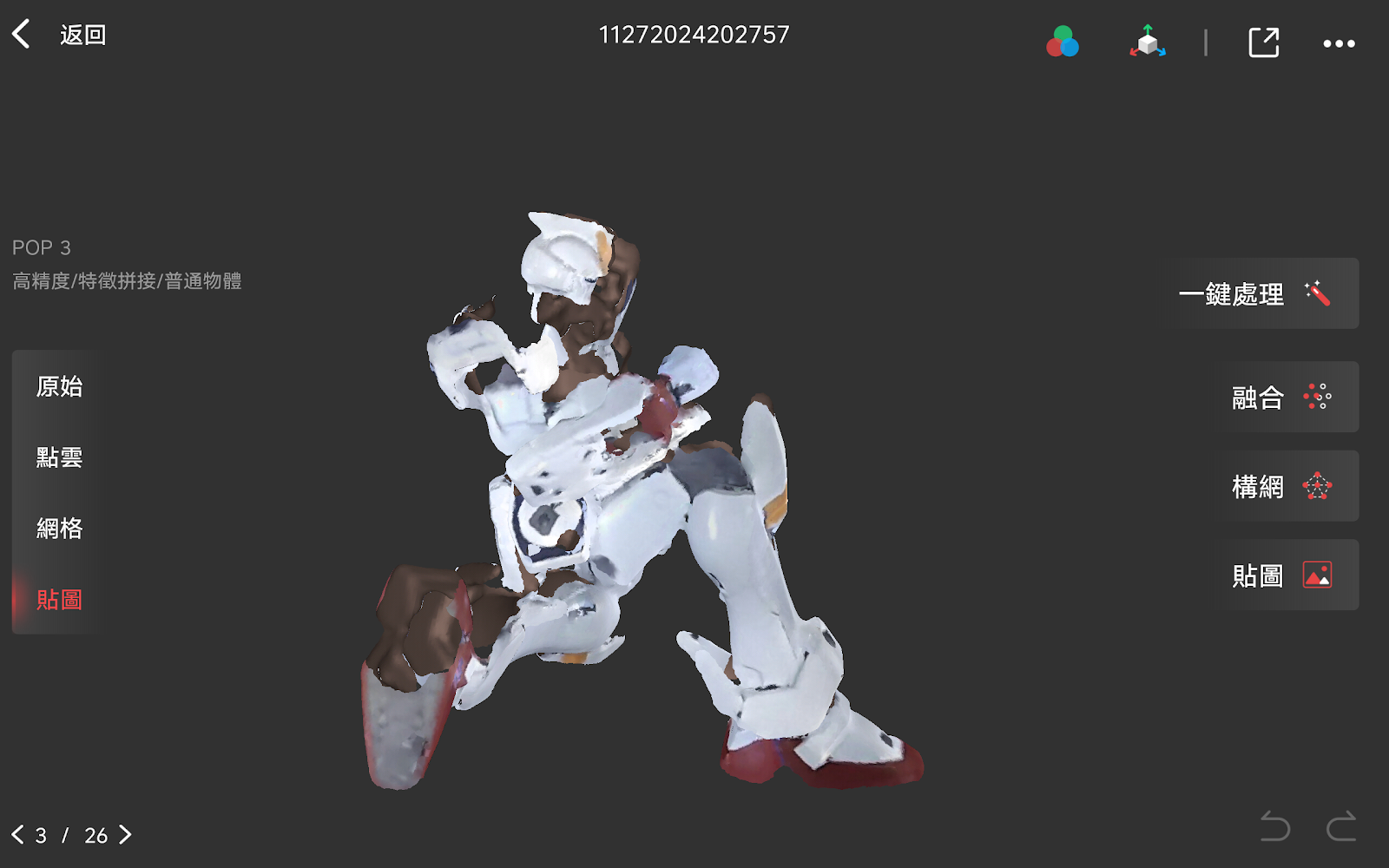

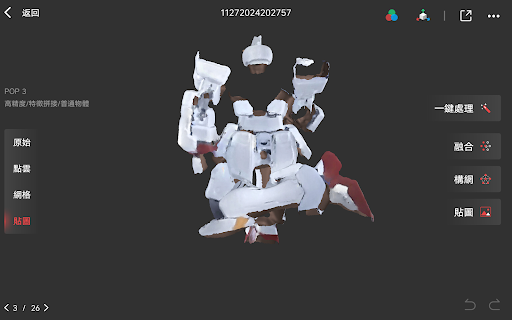

另外同學也嘗試將鋼彈調整成半蹲的姿勢來掃描。此時腳的部分看起來是真的很精細，好令人訝異。

結語 / Conclusion


3D掃描儀可以用嗎？這取決於你對於可以用的要求程度。如果你希望它真的能將現實的物品完整地在虛擬模型上重現，那這臺REVOPOINT POP3應該無法滿足你。但在我看來，REVOPOINT POP3在3D建模初步的模型上，帶來了很大的幫助。後續應該是可以搭配3D設計的相關技術，進一步美化模型，讓它變得更加漂亮與擬真。不過，那也得要學習更多3D技術的知識才能辦到了。

儘管如此，REVOPOINT POP3的3D建模結果還是令人印象深刻。上面這些模型都是大家用幾分鐘上手時間建立而成的結果喔。如果有更長時間可以把玩的話，相信掃描出來的3D模型可以變得更加精細！

那這篇關於3D掃描儀成果的文章就到這裡。最後要來問大家的是，如果有3D掃描儀，你會想要掃描什麼呢？

  • 1. 獎盃。真的很適合做個記錄。
  • 2. 石碑。拓碑已經無法滿足我了。
  • 3. 覺生圖書館前面椅子的小女孩。我一直以為那邊有人坐，所以不敢靠過去。
  • 4. 可以掃描我新買的大安區豪宅嗎？
  • 5. 其他：歡迎在下面留言，分享你的想法！
